Дизайн-ДНК «Про-ток»
СЕРИЙНОЕ ПРОИЗВОДСТВО
р.
р.
Задача
Задачей было создание уникального и узнаваемого фирменного стиля, который бы выделял продукцию на фоне конкурентов и подчеркивал ее премиальный статус. Для бренда высоковольтного оборудования «Pro-Tok» бюро разработало сквозную дизайн-ДНК фасадов, представляющую собой не просто набор элементов, а целостную систему правил для инженеров.
Решение

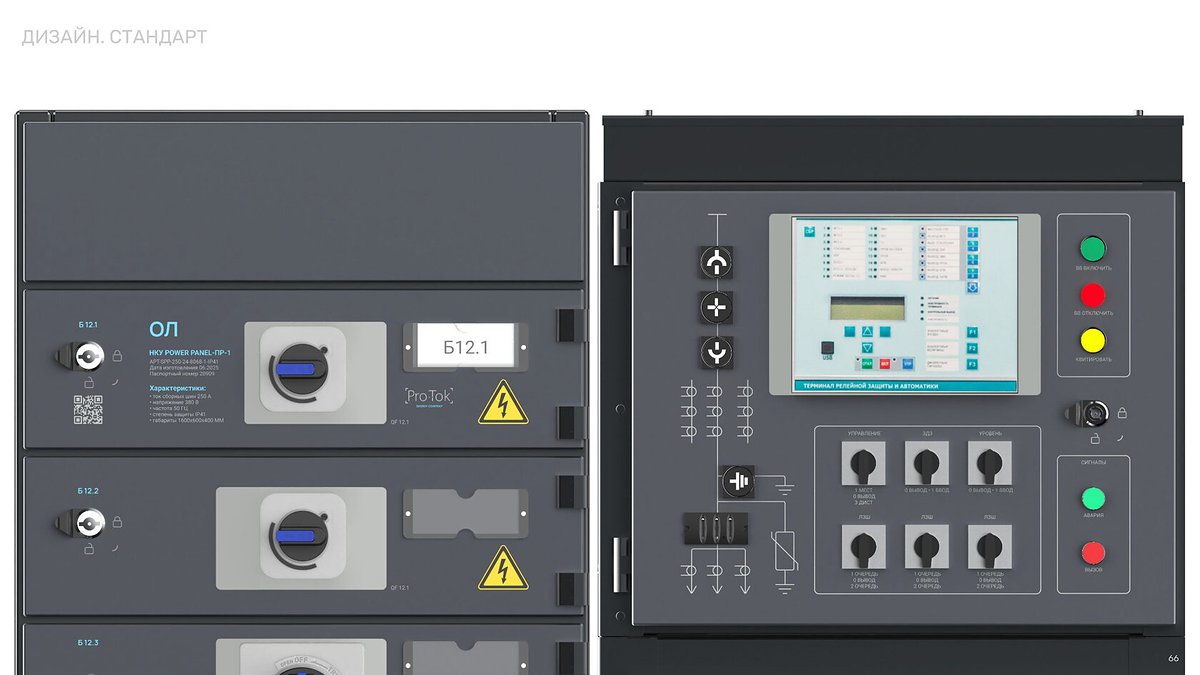

В рамках проекта мы создали гибкий набор инструментов для использования инженерами-конструкторами. Система универсальна и адаптирована как для премиальных, так и для базовых моделей оборудования, выстраиваясь на сквозных правилах скруглений и верстки.

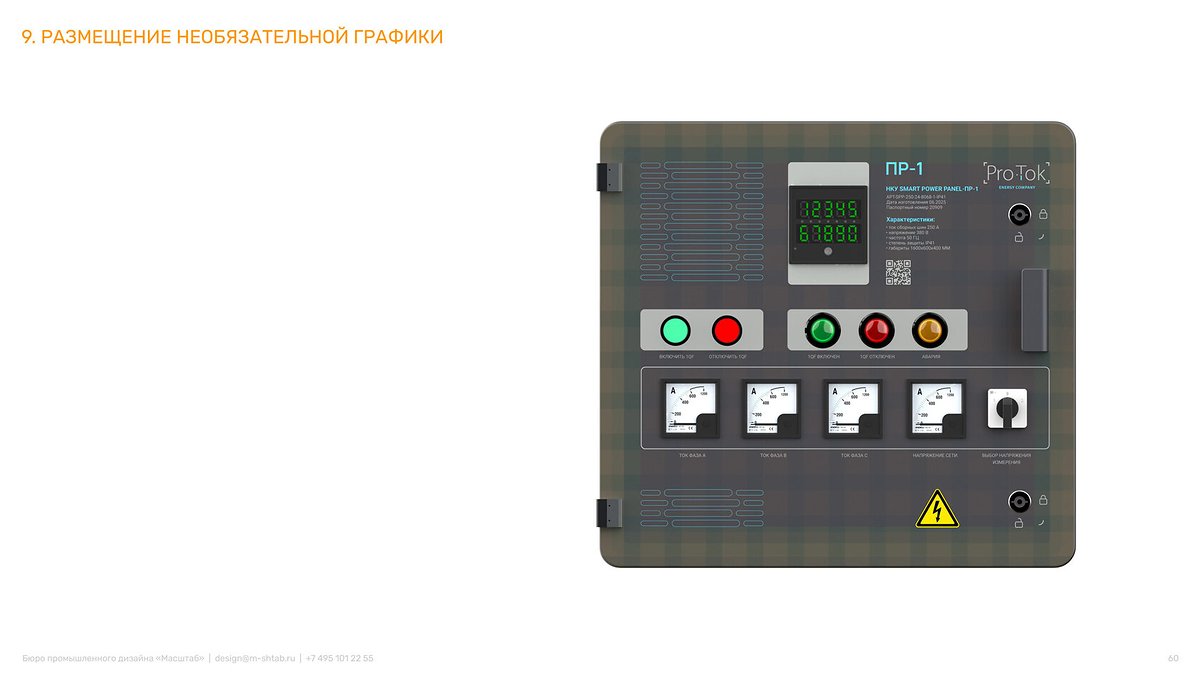

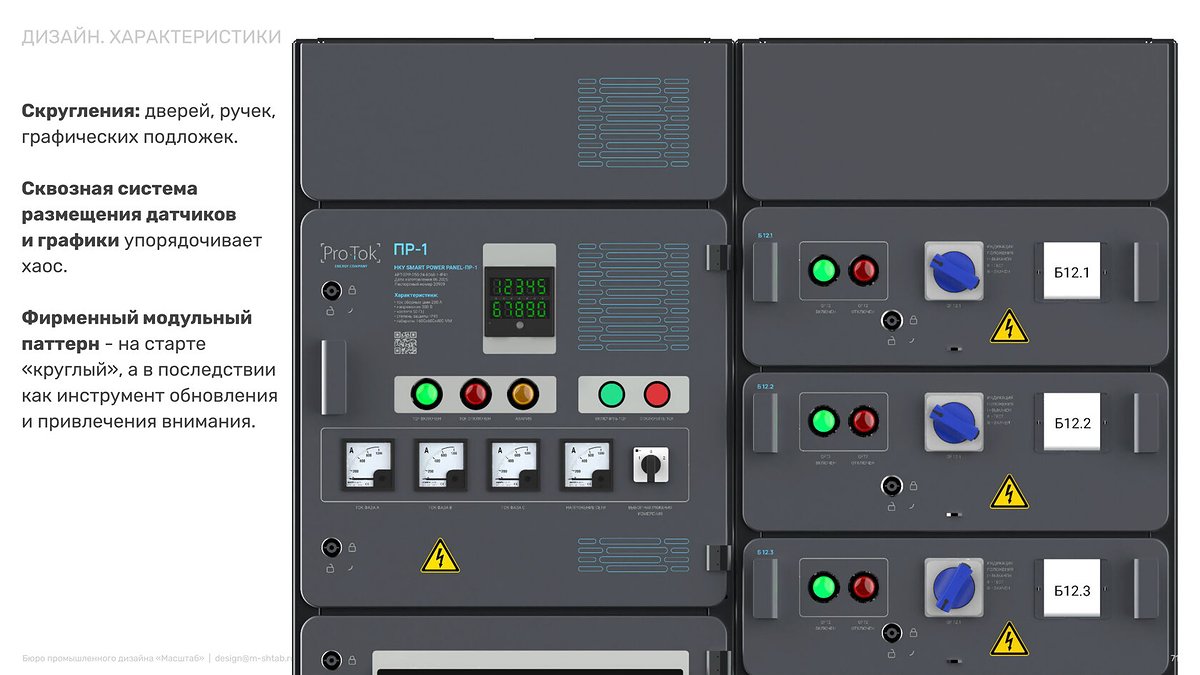

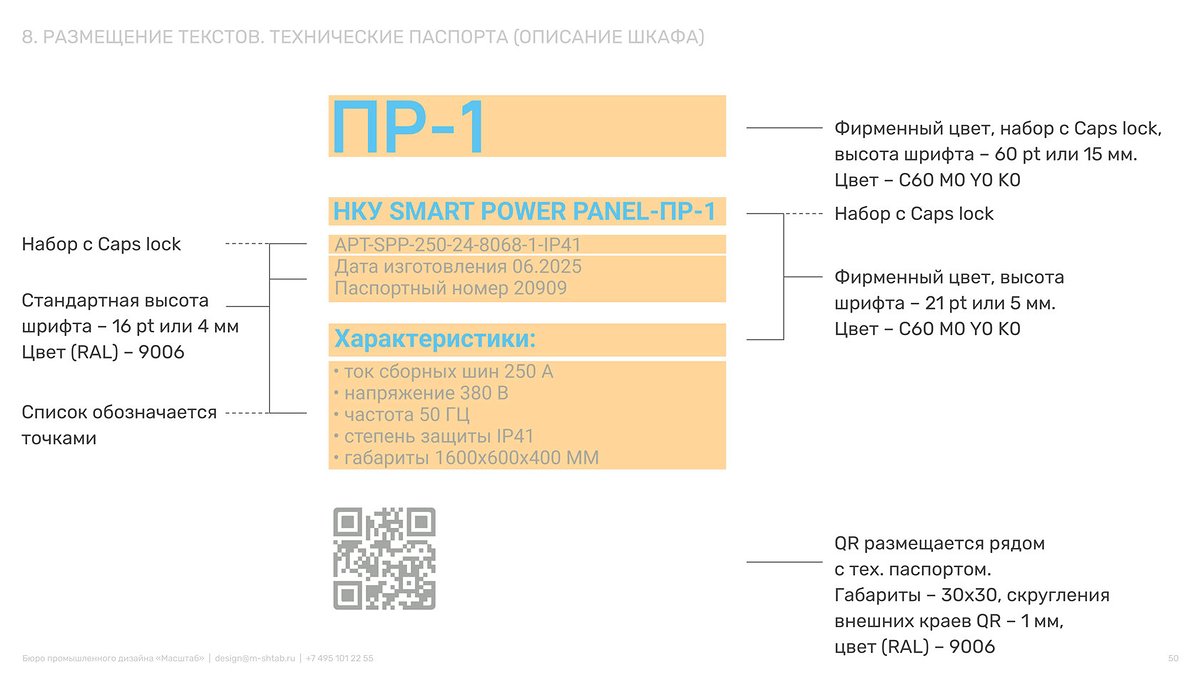

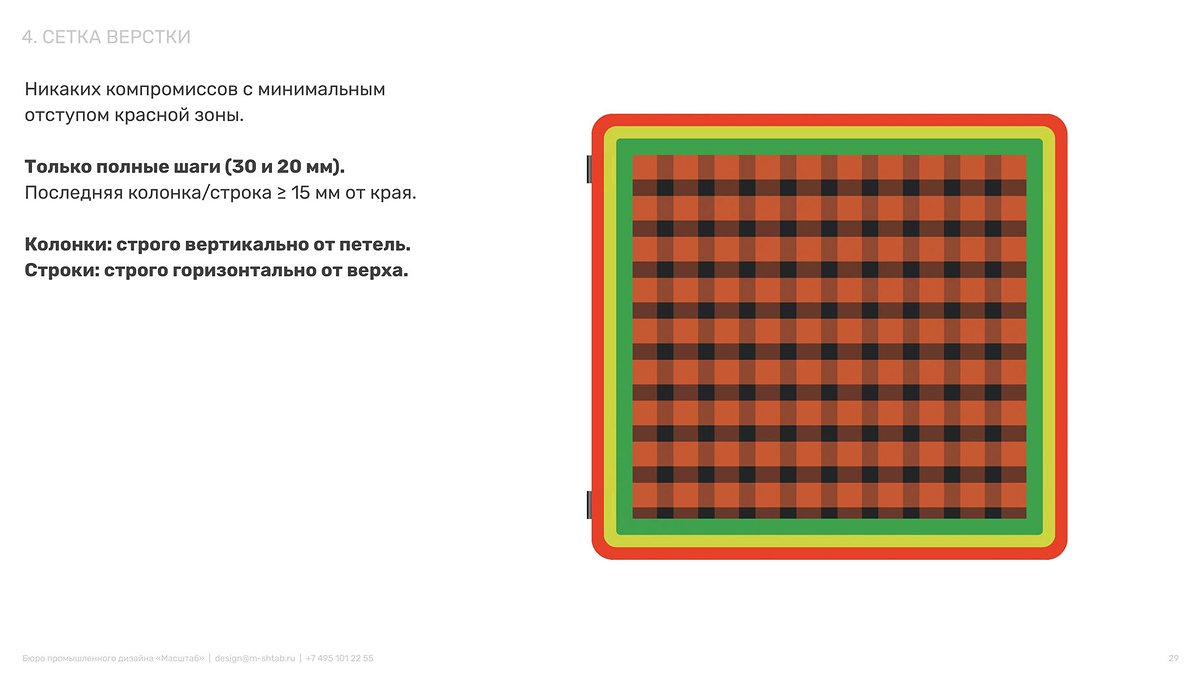

Ключевым элементом стала продуманная модульная сетка для верстки фасадов. Она регламентирует размещение датчиков, элементов управления и графики, обеспечивая порядок и визуальную целостность всего модельного ряда. Для уравновешивания датчиков разных форм и размеров мы продумали специальные графические подложки, которые интегрируют технические элементы в общий дизайн-код. Мы подобрали корпоративный шрифт и разработали правила нанесения подписей и технических паспортов на оборудование, для которых мы прописали правила верстки и четко определили места для нанесения.

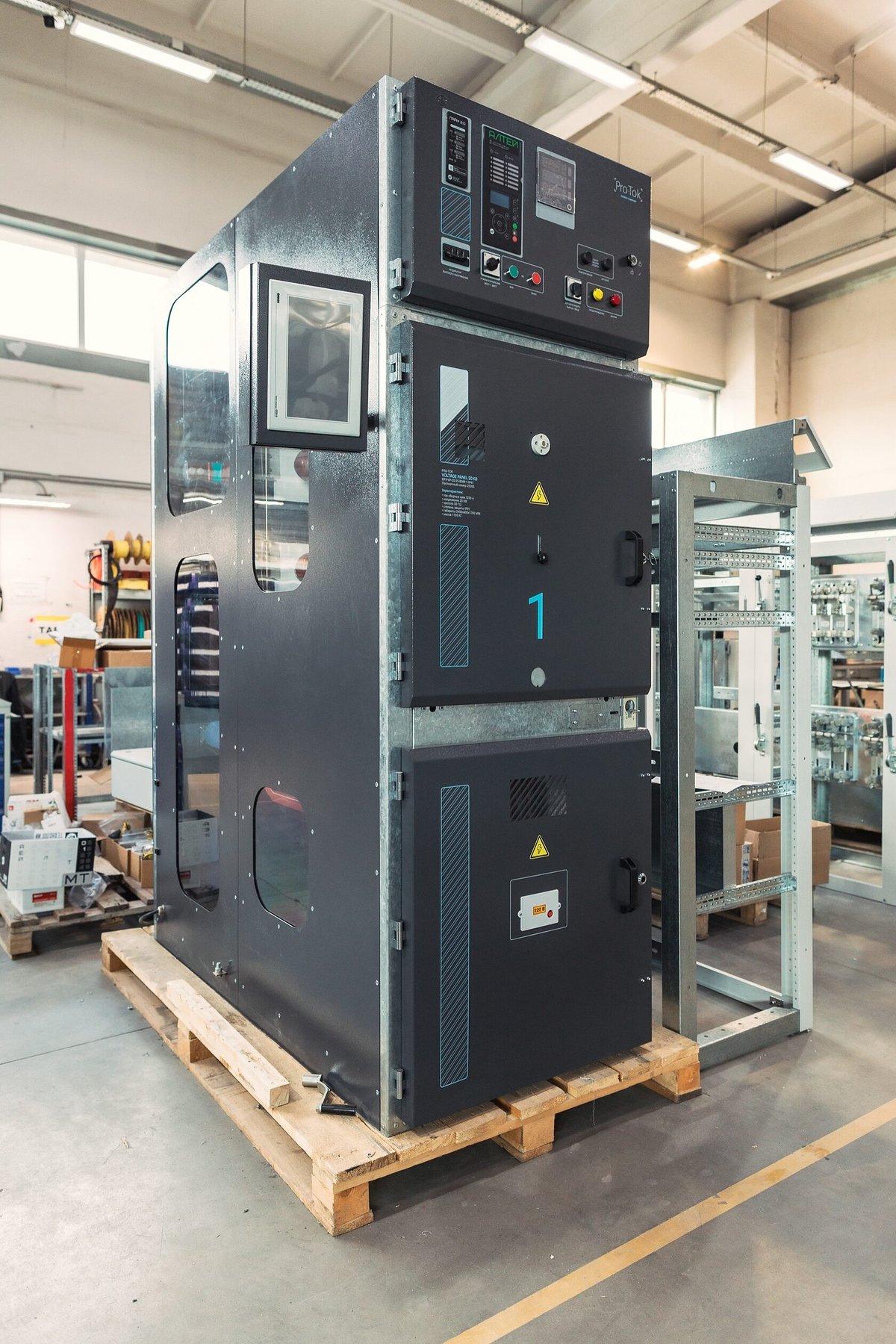

Для усиления дизайн-ДНК был спроектирован модульный фирменный паттерн. Этот паттерн выполняет двойную функцию: он используется в качестве декоративного графического элемента на фасадах, а также реализован в виде перфорации, служащей одновременно для вентиляции и в качестве смотровых окон. Это решение позволило превратить сугубо технические элементы в часть фирменного стиля, обеспечивая единство визуального языка на всех уровнях.

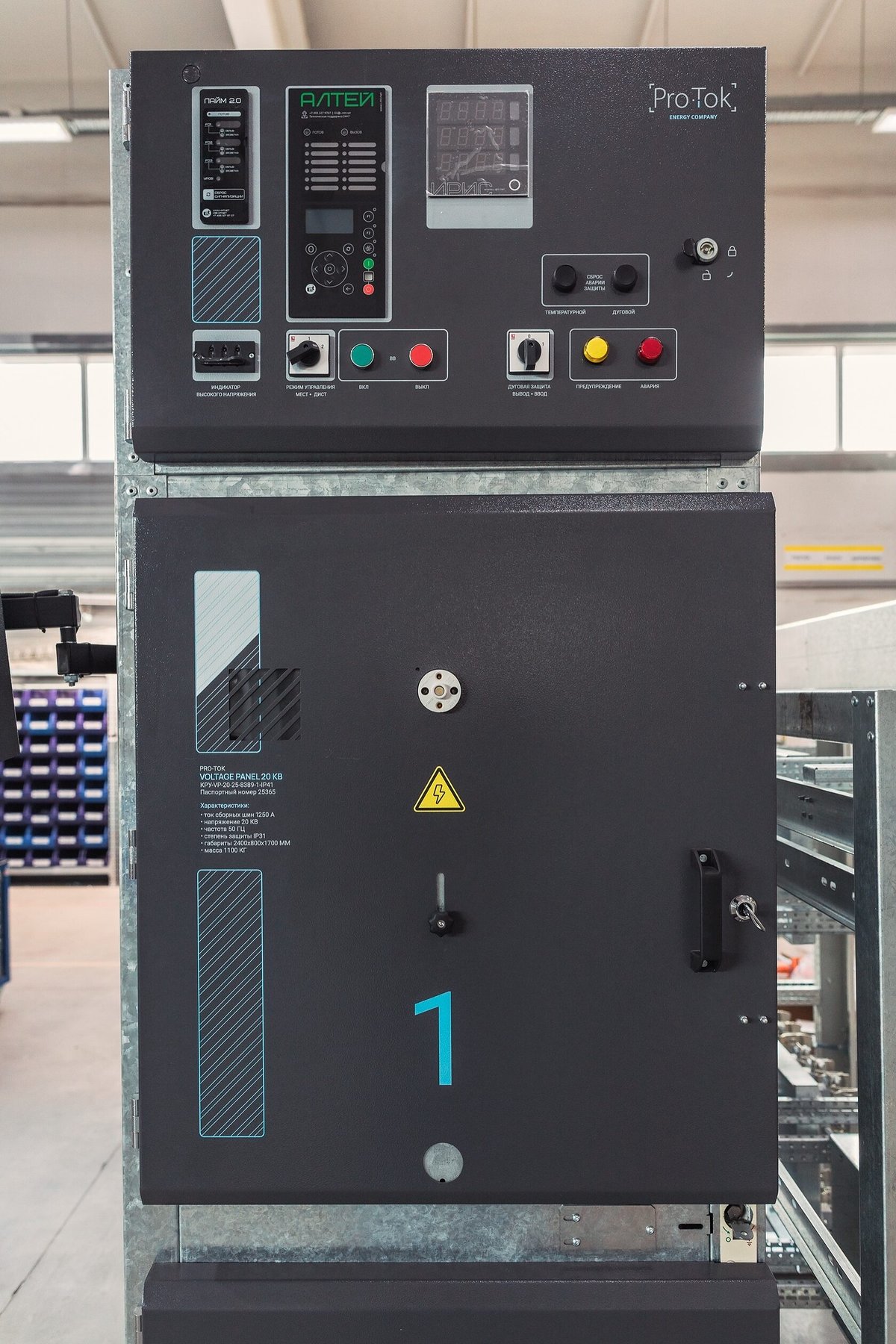

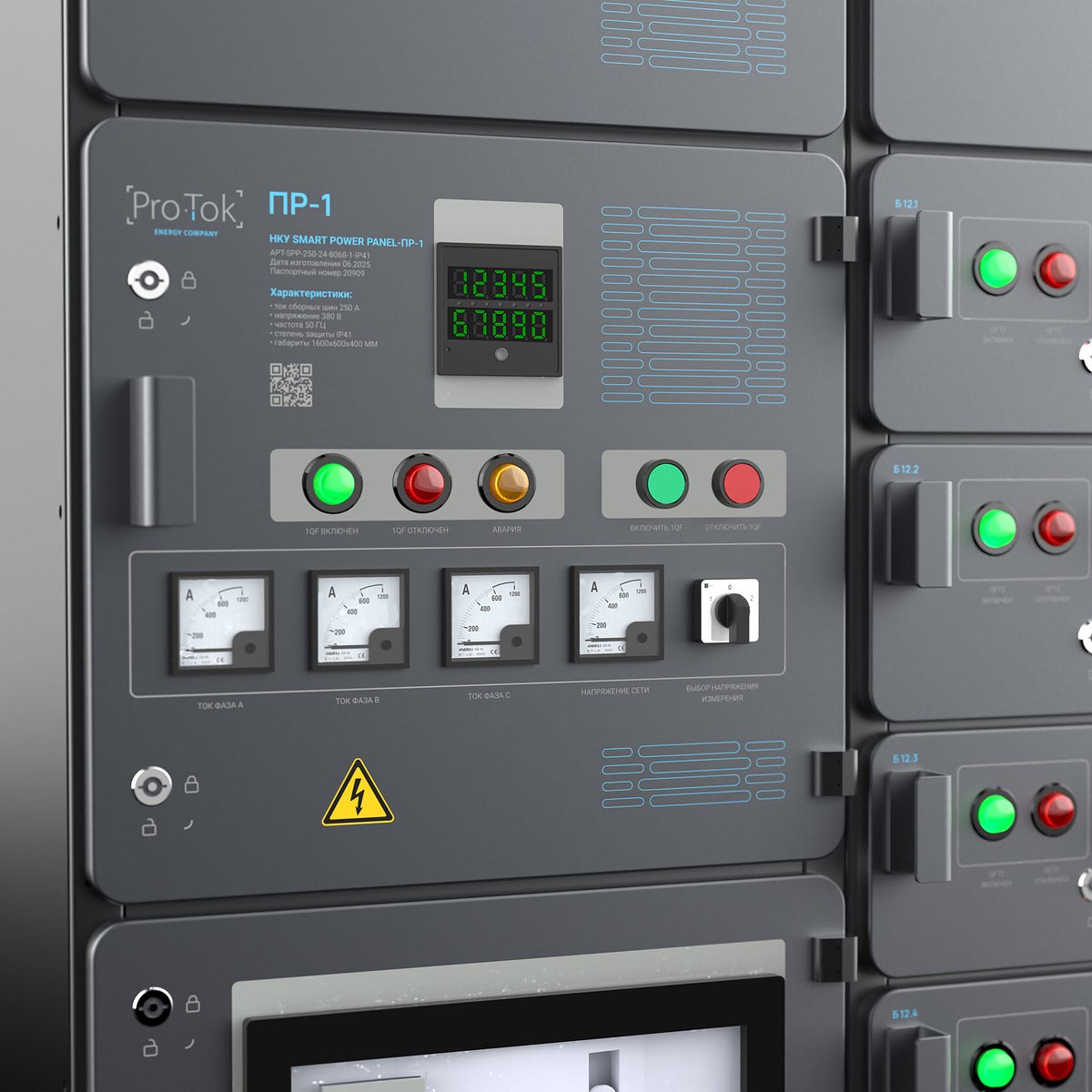

В ходе проекта нам удалось сразу же апробировать разрабатываемые правила и новую для «Pro-Tok» технологию нанесения графики - ультрафиолетовую печать по металлу - на выставочном образце. Этот практический этап наглядно продемонстрировал высокую гибкость нашего подхода для адаптации под разные модели оборудования и подчеркнул визуальные преимущества и технологичность УФ-печати.

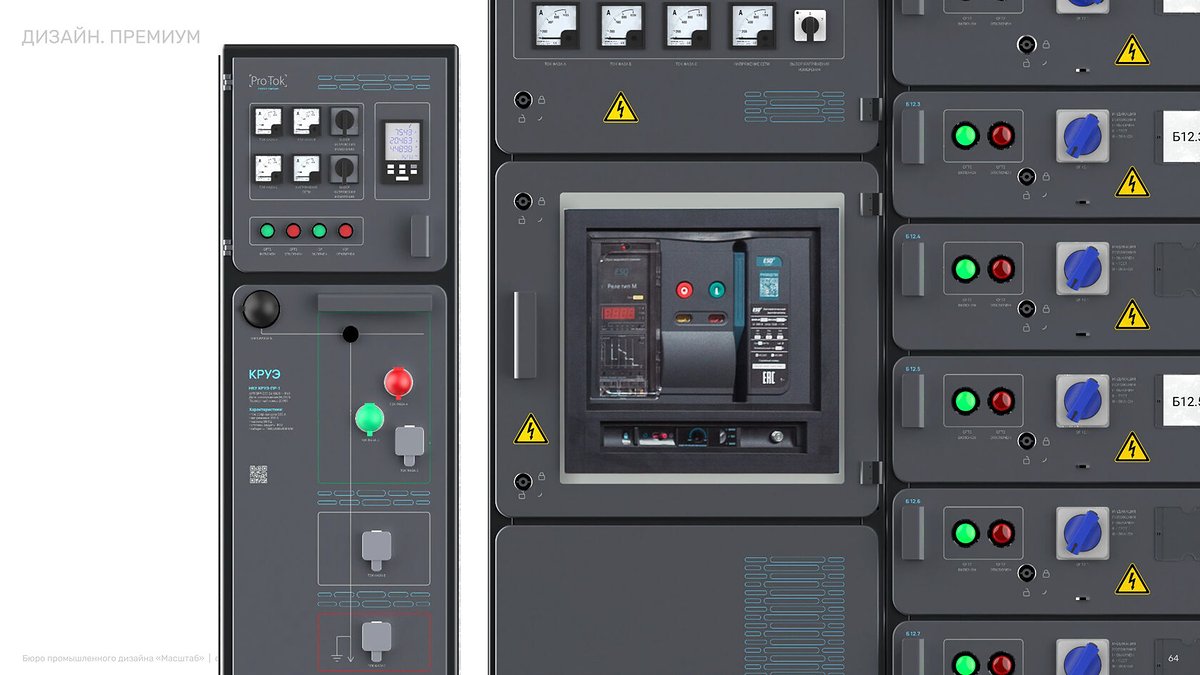

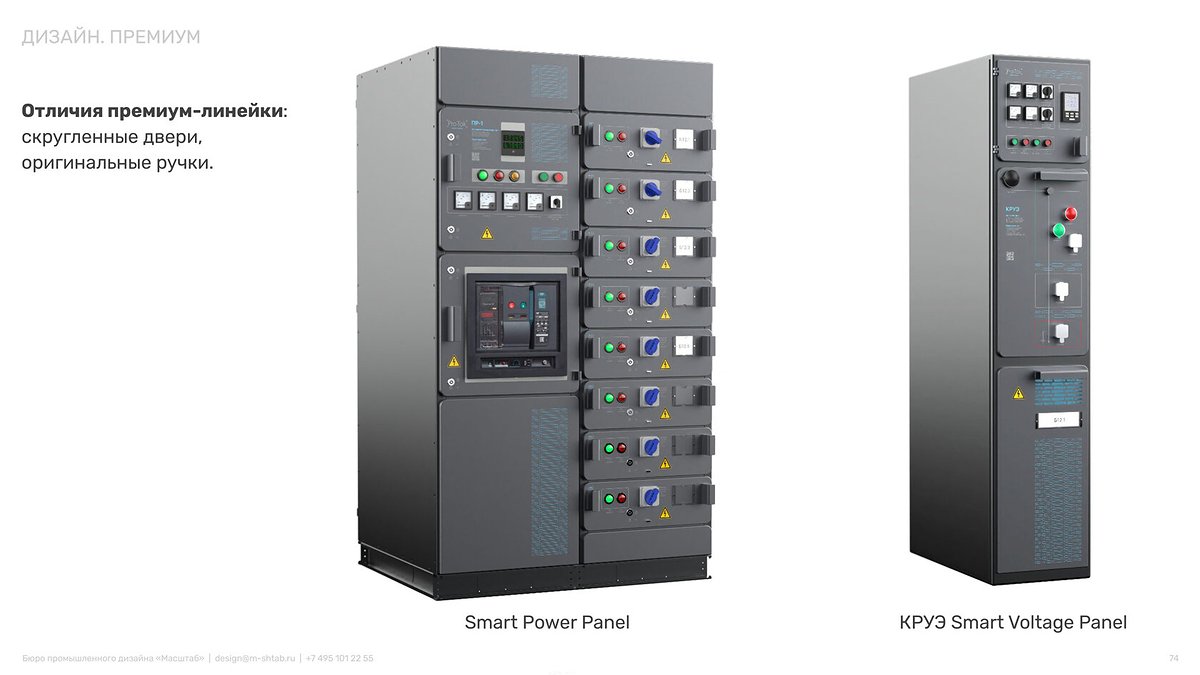

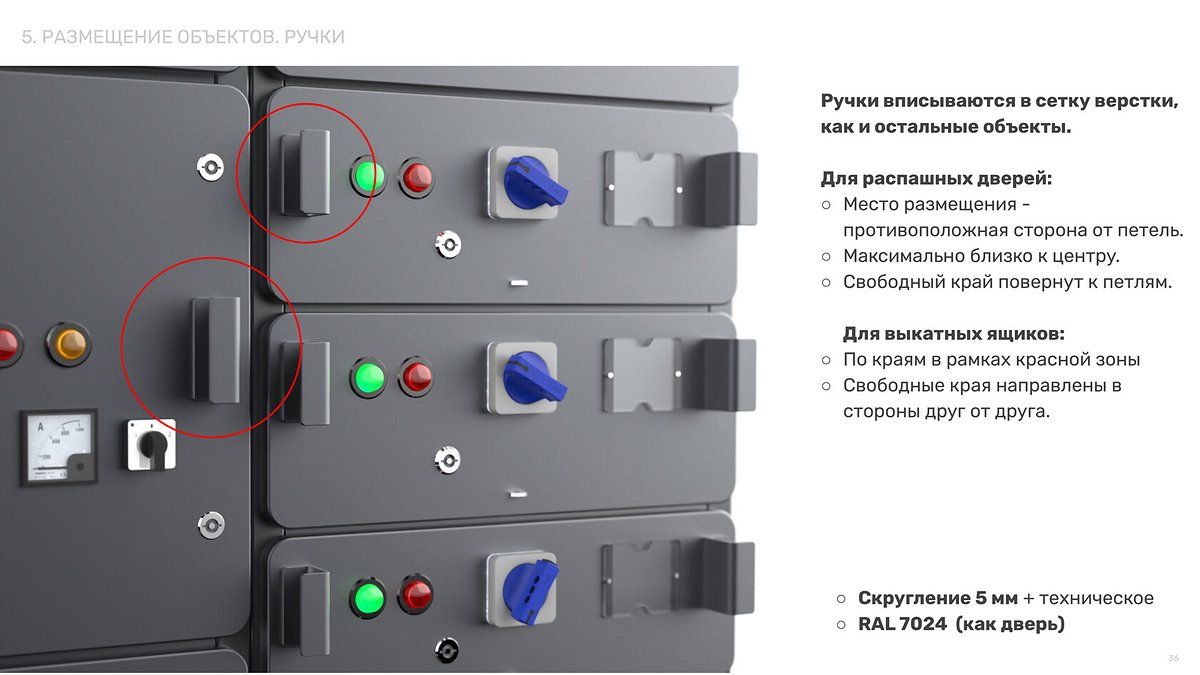

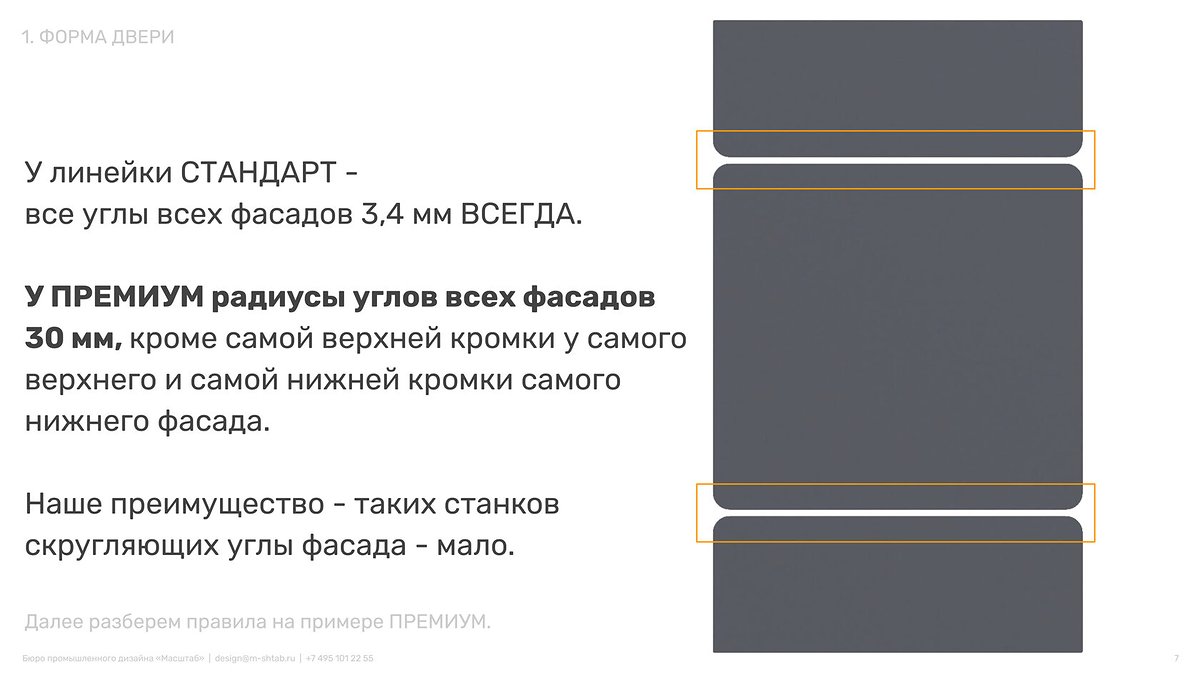

Фасады премиальной линейки оборудования получили уникальную идентичность за счет скруглений на всех вертикальных гранях, в то время как верх и низ шкафа остаются строго прямыми. Для этих моделей были спроектированы ручки, которые не нарушают композицию, а органично вписываются в общую сетку верстки наравне с другими элементами.
Результат
В результате была создана комплексная и практичная система, позволяющая инженерам легко разрабатывать новые модели, сохраняя единый фирменный стиль и премиальное восприятие продукции бренда «Pro-Tok». Успешное применение системы на выставочном образце подтвердило ее эффективность и готовность к внедрению в производство.
Авторы проекта: Арина Архарова, Иван Быков, Алексей Кондратьев, Микаэл Даниелян
