Трёхмерное моделирование в промышленном дизайне: какая модель вам нужна и как не перепутать этапы

Кажется, что «заказать 3D» — это одна понятная услуга. На деле под этими тремя буквами заказчик, дизайнер и инженер часто имеют в виду разные файлы: красивую картинку для презентации, оболочки с идеальными поверхностями под производство и твёрдотельную модель для КБ. Ниже — разбор, чем эти модели отличаются, зачем нужны поверхности А-класса, где в цепочке работ место полигональной модели и как подготовиться к этапу, чтобы сэкономить итерации.

Бюро «Масштаб» редакция
Опубликовано
Чтение ~12 мин
Для кого ЛПР и инженерам

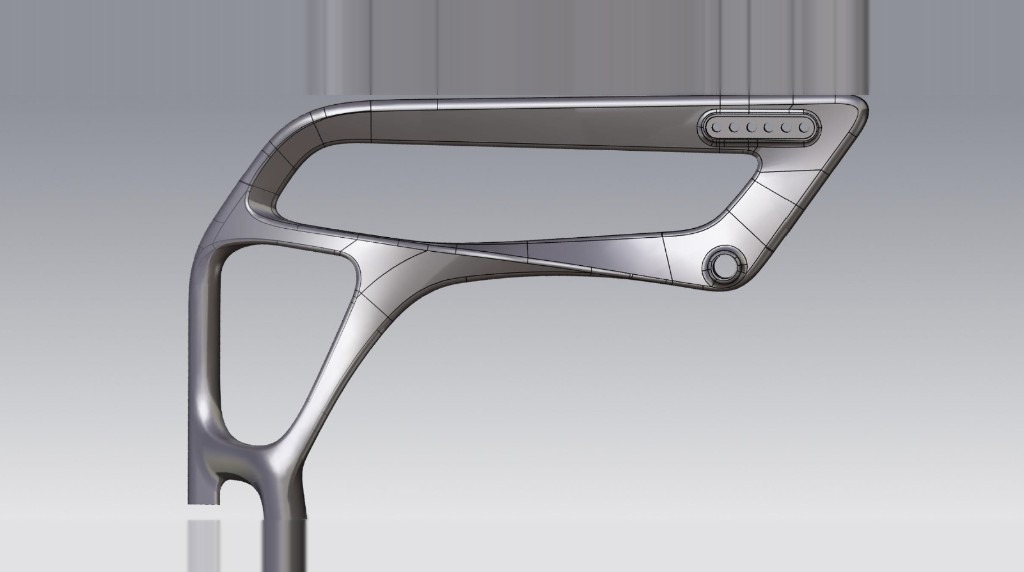

Промышленный дизайн и трёхмерное моделирование
Содержание статьи

Что такое 3D в промышленном дизайне

В нашем контуре трёхмерное моделирование — это перевод согласованной формы изделия в управляемую цифровую геометрию: с габаритами, стыками, толщинами и логикой сборки. Цель не «нарисовать объём», а получить модель, с которой можно идти дальше — к конструкторской проработке, оснастке, прототипу или серии.

Это соседствует с эскизом и с инженерией, но не заменяет ни то ни другое. Эскиз ловит идею и пропорции. Инженерный CAD держит узлы, посадки и КД. Дизайн-3D связывает облик с технологией изготовления корпуса и с реальной компоновкой внутри.

Страница для ЛПР, инженера и менеджера продукта: что заказывать, в каком формате принимать и где заканчивается ответственность дизайна.

Три разных «3D», которые путают чаще всего

Тип Зачем нужен Кто обычно делает Что это не заменяет
Концепт / дизайн-поверхности Зафиксировать форму корпуса, стыки панелей, читаемость облика Промдизайнеры и специалисты по поверхностям Полную КД и расчёт узлов
Визуализация (рендер) Показать продукт инвестору, маркетингу, на согласование CMF Визуализаторы / дизайнеры Геометрию для оснастки и ЧПУ
Инженерный CAD Узлы, посадки, сборка, выпуск документации Конструкторы Поиск облика и поверхности А-класса

На вход к нам чаще всего приносят не STEP, а сцену из 3ds Max, красивый рендер или STL «для печати». Это нормальный старт разговора о форме. Это ещё не файл для КБ и оснастки.

Моделирование А-класса: зачем платить за сложные поверхности

Когда корпус должен выглядеть цельно — без «рваных» бликов, с мягкими, но контролируемыми переходами — речь идёт о поверхностях высокого качества, в индустрии часто называют это моделированием А-класса. Это не про декоративный блеск ради красоты. Качество поверхности влияет на то, как деталь читается в металле и пластике, как стыкуются панели и как ведёт себя блик на больших кривых.

Сложность здесь в другом: красивая сложная поверхность плохо «сама получается» из обычной твёрдотельной логики «выдавил — скруглил». Её строят как математически управляемую геометрию с непрерывностью переходов, проверкой бликов и согласованием соседних участков. Этим в бюро занимаются не инженеры-конструкторы, а отдельные специалисты по поверхностям: их навык ближе к скульптуре формы под производство, чем к проектированию узла.

На приёмке отличие видно так: у А-класса блик идёт по панели ровной лентой, стыки соседних поверхностей не «ломают» свет, кривизна читается цельно. У модели «скруглили в CAD» блик дёргается, переходы дают ступеньку, крупные панели выглядят собранными из кусков — даже если габариты формально верны.

Если продукт претендует на облик уровня потребительской техники, транспорта, тары с узнаваемой пластикой или карбоновых оболочек, экономия на поверхностях заканчивается иначе: форму перекраивают уже в КБ или у изготовителя пресс-формы, когда менять дорого.

Полигональная модель: полезный переходник, а не финал

Иногда между эскизом и идеальными математическими поверхностями ставят полигональную модель. Её быстрее крутить в пространстве, проверять пропорции, показывать заказчику варианты силуэта и «сажать» компоновку. В цепочке работ бюро это промежуточный слой: эскиз → полигон для проверки объёма → поверхности / CAD под производство.

Полигон удобен как черновик формы. Он плохо подходит как единственный файл для завода, если дальше нужны точные кривые, контролируемые толщины и обмен с пресс-формой. Поэтому фраза «у нас уже есть 3D в 3ds Max» означает: есть хороший старт для разговора о форме, но до производственной модели ещё один слой работы.

Какая задача — какая модель — какой формат

Ваша задача Что заказывать Рабочий формат на выходе
Показать идею инвестору / совету Концепт + рендеры PNG/TIFF рендеры; при необходимости — лёгкий 3D для просмотра
Зафиксировать облик корпуса под серию Дизайн-поверхности (часто с А-классом там, где форма сложная) STEP/STP + согласованные виды
Отдать геометрию в КБ / на оснастку Обменная твердотельная / поверхностная модель STEP/STP (иногда родной CAD по договорённости)
Быстро проверить пропорции руками Прототип с печати STL для печати + отдельно производственная модель
Только «красивая картинка» без производства Визуализация Рендеры; без иллюзии, что это уже заводской файл

Форматы без магии

STEP / STP

Основной обменный формат между дизайном, КБ и производством. Сохраняет точную геометрию лучше, чем «картиночные» форматы.

Родной CAD (SolidWorks, NX и др.)

Удобен, если правки идут внутри одной экосистемы; для внешнего обмена всё равно часто нужен STEP.

STL / OBJ

Сетка. Нормально для 3D-печати и части визуализации. Для ЧПУ, литья и точных стыков обычно недостаточно.

Неинженерные форматы

3ds Max, Cinema 4D, часть сцен из Blender и похожих пакетов — сильный инструмент визуализации и полигонального поиска формы. Для оснастки не подходят: подрядчик получит красивую сцену, а не контролируемую производственную геометрию.

Где этап стоит в цикле разработки

Типичная последовательность в промышленном дизайне выглядит так:

  1. Бриф и ограничения.
  2. Концепция и эскизы.
  3. Дизайн-проект выбранного направления.
  4. Трёхмерное моделирование дизайна корпуса
    (поверхностное и твердотельное).
  5. Инженерная проработка и подготовка к производству.
  6. Прототип и правки.
  7. Серия.

3D редко «живёт отдельно». Без замёрзших ограничений по компоновке и технологии модель либо переделывают, либо она красиво расходится с железом внутри. Поэтому на вход этапа лучше принести не только референсы «как должно выглядеть», а данные, без которых форма не сядет.

Что полезно иметь на входе

  • габариты и критические зоны;
  • компоновку (плата, батарея, двигатель, баки, крепёж — что уже известно);
  • технологию изготовления корпуса или хотя бы короткий список допустимых;
  • сценарии использования и эргономические требования;
  • требования к стыкам, обслуживанию и сборке;
  • понимание, что считается результатом этапа: только облик, обменный STEP, рендеры, или пакет под следующего подрядчика.

Что обычно отдаёт бюро на этапе 3D

  • трехмерную модель в STEP/STP;
  • при необходимости — фотореалистичные визуализации для внутренних и внешних согласований;
  • пояснения по стыкам и зонам, которые сознательно оставлены на инженерию.

Конструкторская документация, оснастка и прототип — соседние этапы. Их можно подключать, но это уже не «тот же самый 3D ради картинки».

Как это выглядит на серийных продуктах

Четыре проекта ниже уже в серии. В каждом — разная причина, зачем нужны сильные поверхности.

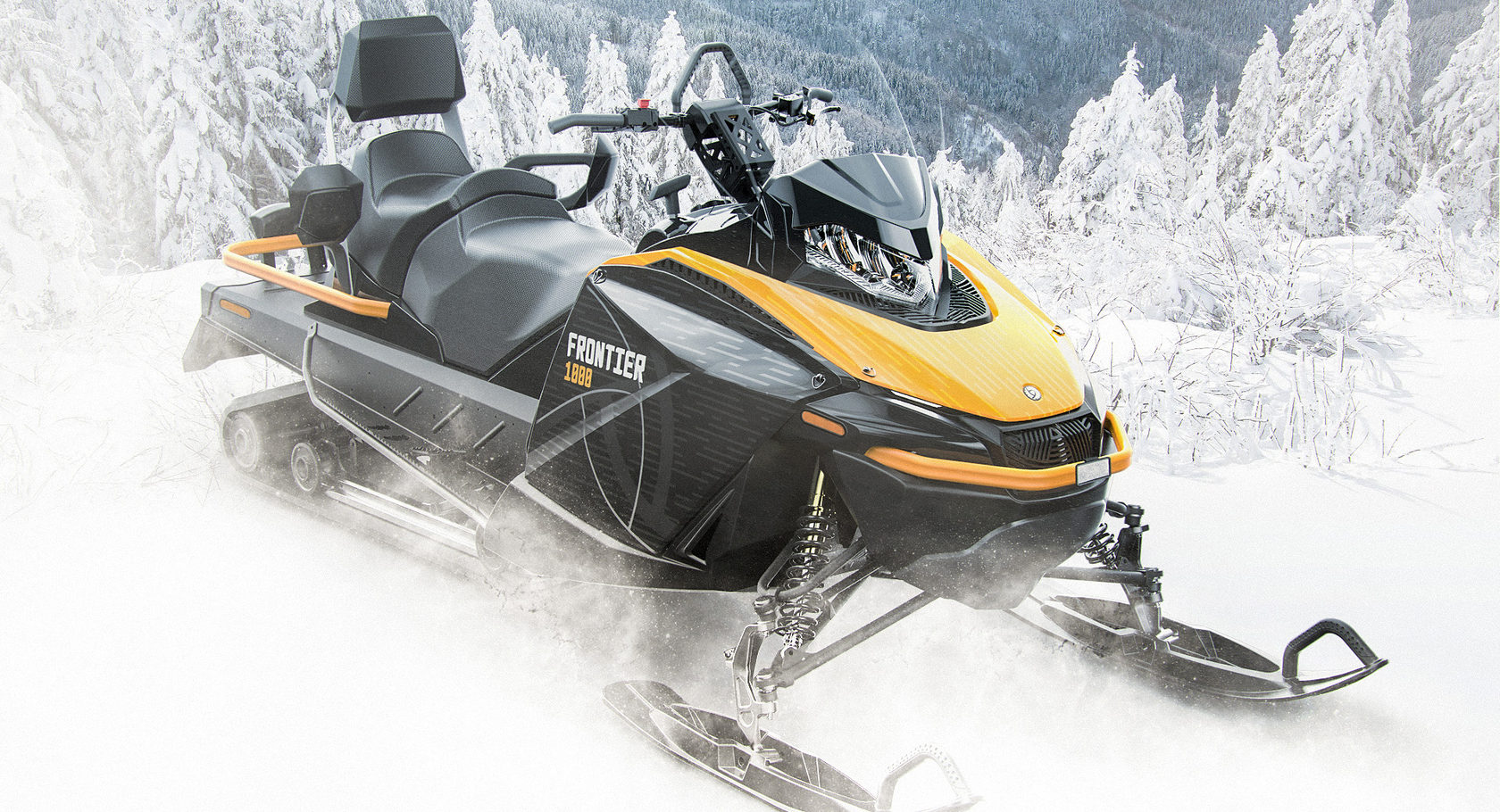

Снегоход Frontier 1000

Снегоход Frontier 1000

Для «Русской механики» — облик туристического снегохода. Здесь решает масштаб панелей: ошибка в кривизне на большой кузовной поверхности видна сразу.

Смотреть кейс

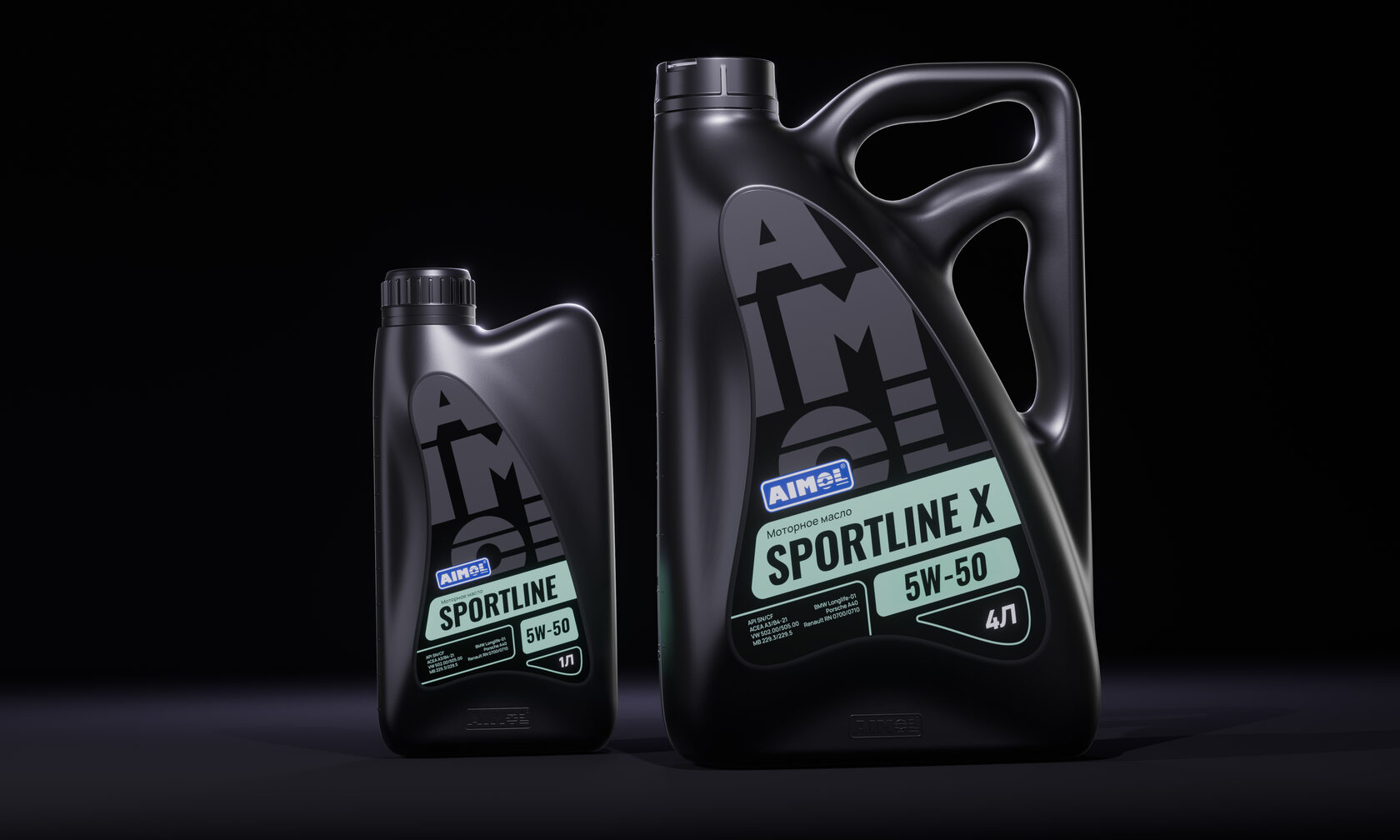

Канистра Aimol

Канистра Aimol

Канистры 1 и 4 л с пластикой «капли». Сложность — в связке литья, эргономики ручки и узла под стандартную крышку на линии розлива.

Смотреть кейс

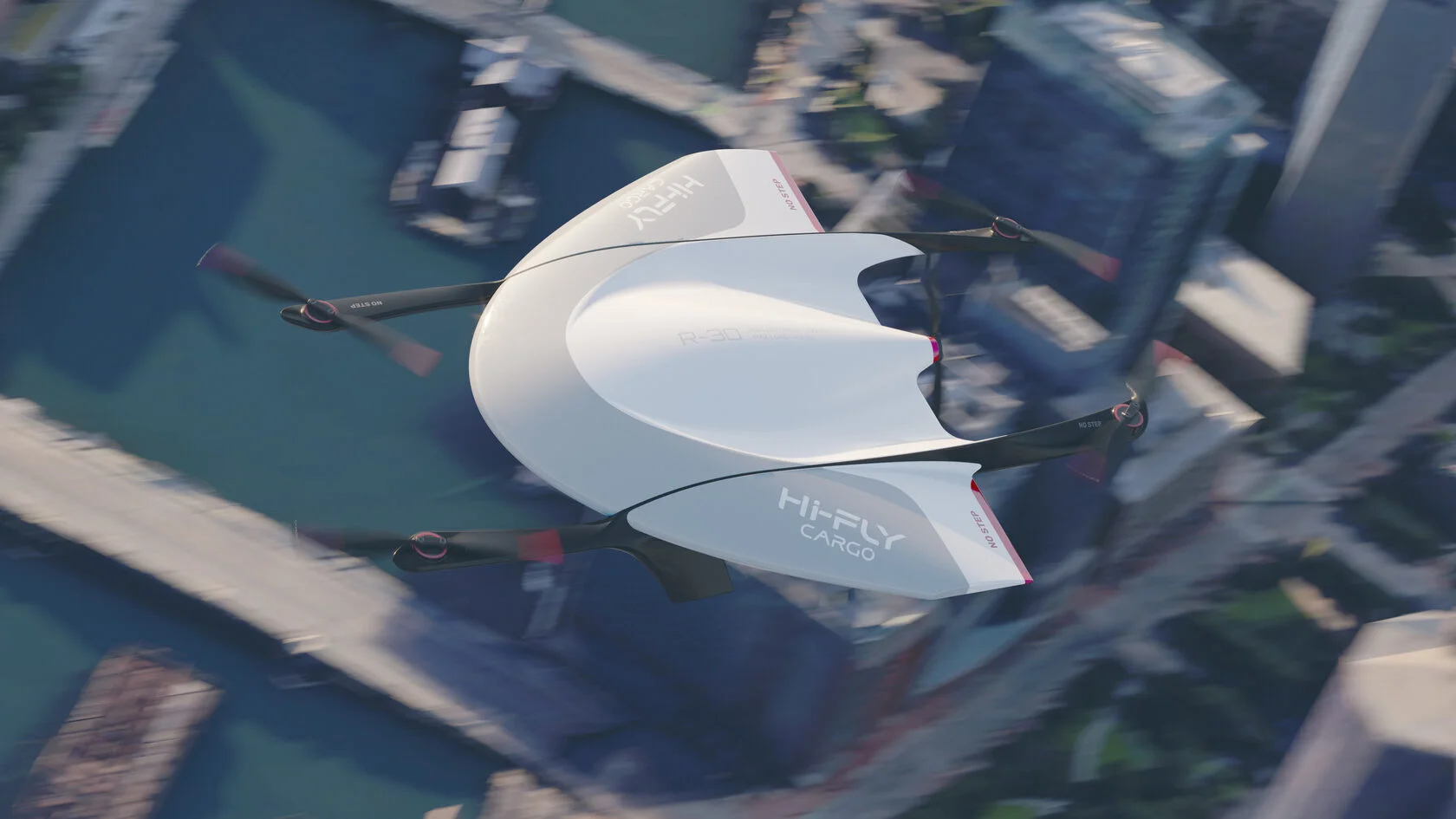

Дрон Hi-Fly

Малый грузовой дрон Hi-Fly

Дрон со складными крыльями: форма связана с аэродинамикой и сменой режимов полёта — не только «нарисовать корпус».

Смотреть кейс

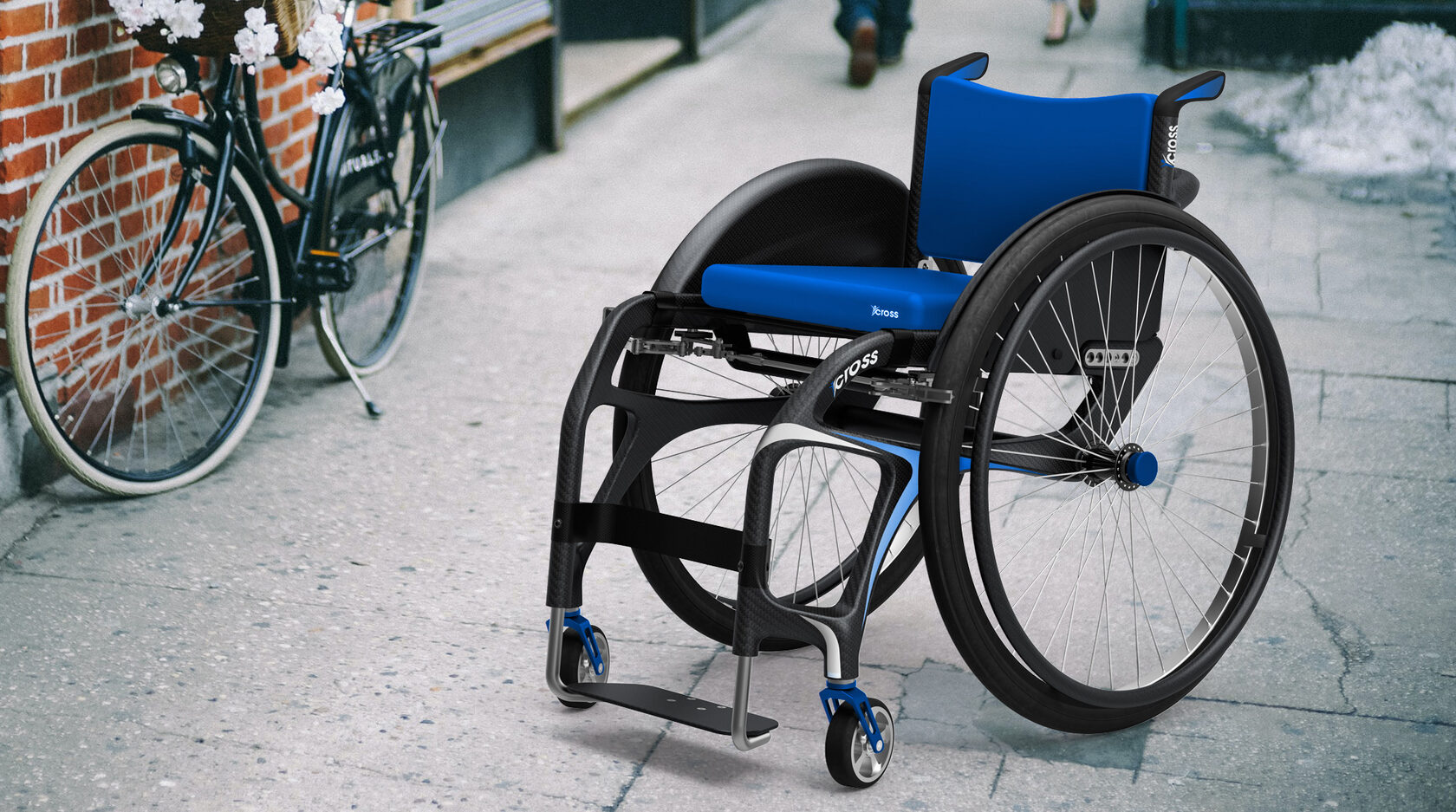

Карбоновое кресло iCross

Карбоновое кресло iCross

Сверхлёгкая карбоновая коляска. Мастер-геометрия уходит в оснастку: качество поверхностей напрямую влияет на то, что получится после матрицы.

Смотреть кейс

Ошибки, которые могут возникнуть на этом этапе

Точки, где проекты чаще всего теряют время. Их можно закрыть в брифе заранее.

  1. Нет ясности, какой артефакт нужен. В договоре «3D», а ожидания у сторон разные: рендер, поверхности под серию или файл для КБ.
  2. На вход приходит только картинка или сцена из неинженерного пакета. Без габаритов, компоновки и технологии модель строится на догадках.
  3. Форму утвердили по рендеру, а производственную геометрию не зафиксировали. Позже оказывается, что «тот же самый» корпус в STEP выглядит и стыкуется иначе.
  4. Сложные поверхности отдали в общий поток без специалиста. Инженерный CAD умеет многое, но идеальная непрерывная пластика больших панелей — отдельная квалификация.
  5. Не учли сборку, крепёж и доступ инструмента. Красивая оболочка конфликтует с тем, как изделие будут собирать и обслуживать.
  6. Толщины, уклоны и стыки оставили «на потом» слишком надолго. Чем позже это всплывает, тем дороже перекроить уже любимую форму.
  7. Смешали этапы. Просят сразу «и дизайн, и полную КД, и оснастку» одним куском без точки заморозки облика — растёт число параллельных переделок.

Частые вопросы

Можно ли заказать только 3D без дизайна-концепции?

Да, если направление формы уже выбрано и ограничения понятны. Если облика ещё нет, моделирование будет угадыванием. Тогда честнее начать с концепции и эскизов.

Чем вы отличаетесь от студии визуализации или фрилансера в 3ds Max?

Мы собираем геометрию под промышленный цикл: поверхности, стыки, обмен с инженерией и путь к серии. Визуализация может входить в пакет, но не является единственной целью этапа.

Нужен ли на вашей стороне свой конструктор?

Без конструктора мы закрываем оболочку и обменную геометрию. Узлы, расчёты и КД — отдельно: либо ваше КБ, либо конструкторская проработка как следующий этап.

Зачем вообще А-класс, если «и так нормально смотрится»?

На экране многое прощает сглаживание. В серии блик, стык и «волна» на панели становятся физическими. А-класс нужен там, где форма — часть ценности продукта и бренд не хочет упрощения «как получится в CAD».

Сколько это занимает по срокам?

Без брифа сроков не бывает. Срок зависит от класса поверхностей, числа деталей корпуса и готовности компоновки; календарь считаем после того, как зафиксирован состав результата на выходе.

Что запомнить

  • Под «3D» могут подразумеваться разные модели: визуализация, дизайн-поверхности и инженерный CAD.
  • А-класс делают специалисты именно такого моделлинга, если просто «скруглили в CAD» на больших деталях - это сразу видно по блику.
  • Полигон и сцена из 3ds Max — мостик от эскиза, не файл для оснастки; рабочий формат модели — STEP/STP.
  • На входе нужны ограничения и компоновка; тогда на выходе будет качественный пакет моделей и следующий шаг.
